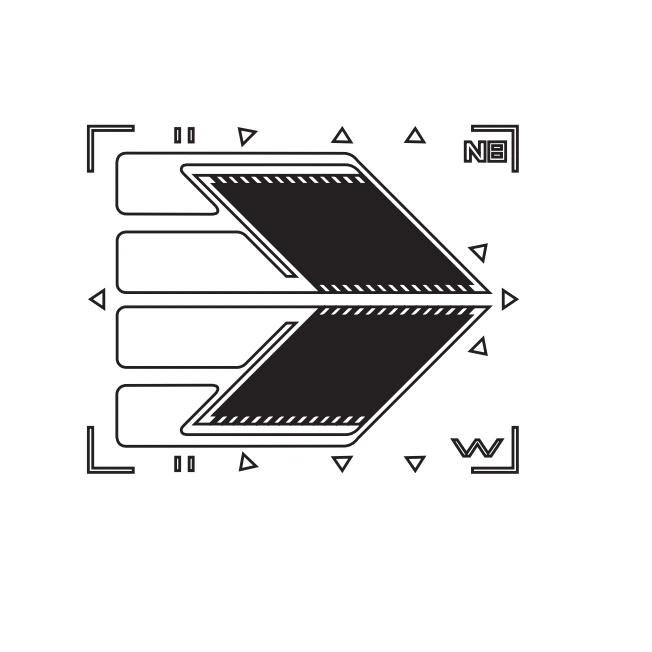

Geser tipe 45 derajat Gauge Gauges Gauges HA Seri HA dirancang untuk mengukur regangan geser yang dihasilkan dari torsi atau pemuatan torsional. Mereka dapat menampilkan satu atau dua kisi pengukur yang melekat pada pembawa tunggal. Dalam konfigurasi grid - tunggal, elemen pengukur regangan berorientasi pada sudut 45 derajat relatif terhadap sumbu poros. Two - grid green green green, juga dikenal sebagai rosette V, memiliki elemen pengukuran yang ditetapkan pada 45 derajat dan 135 derajat. Pengukur ini biasanya digunakan dalam aplikasi seperti poros mesin dan drivetrains, di mana mereka dapat digunakan untuk menghitung daya poros berdasarkan pengukuran regangan.]

Model: Seri HA
Bahan pembawa: aldehida fenolik /polimida /epoksi
Bahan Pengukur: Foil (Paduan Tembaga Nikel, Konstantan atau Karma)
Resistance: 350.650.1000 ohm
Suhu Operasional －30- ＋ 80 derajat, kisaran kompensasi suhu ＋ 10- ＋ 80 derajat
Tiga (3) poin solder, jangka panjang stabil.

Aplikasi:

Pengukuran beban torsional:Driveshafts, turbin, atau mesin berputar.

Pemantauan Kesehatan Struktural:Jembatan, balok, atau sendi di bawah tekanan geser.

Pengujian Aerospace/Otomotif:Spar sayap, komponen sasis, atau sistem suspensi.

Ilmu Material:Mempelajari sifat geser dalam komposit atau paduan.

Contoh Penggunaan Kasus:

Memantau tegangan geser di poros rotor helikopter:

• Pasang pengukur seri HA pada 45 derajat di permukaan poros.
• Hubungkan ke sistem telemetri melalui cincin slip.
• Ukur real - muatan torsional waktu selama operasi untuk mencegah kegagalan kelelahan.
• Dioptimalkan untuk pengukuran regangan geser/torsional

Catatan:Model dan ukuran lain tersedia sesuai dengan permintaan pelanggan
